Слайд калибровочный Levenhuk 2

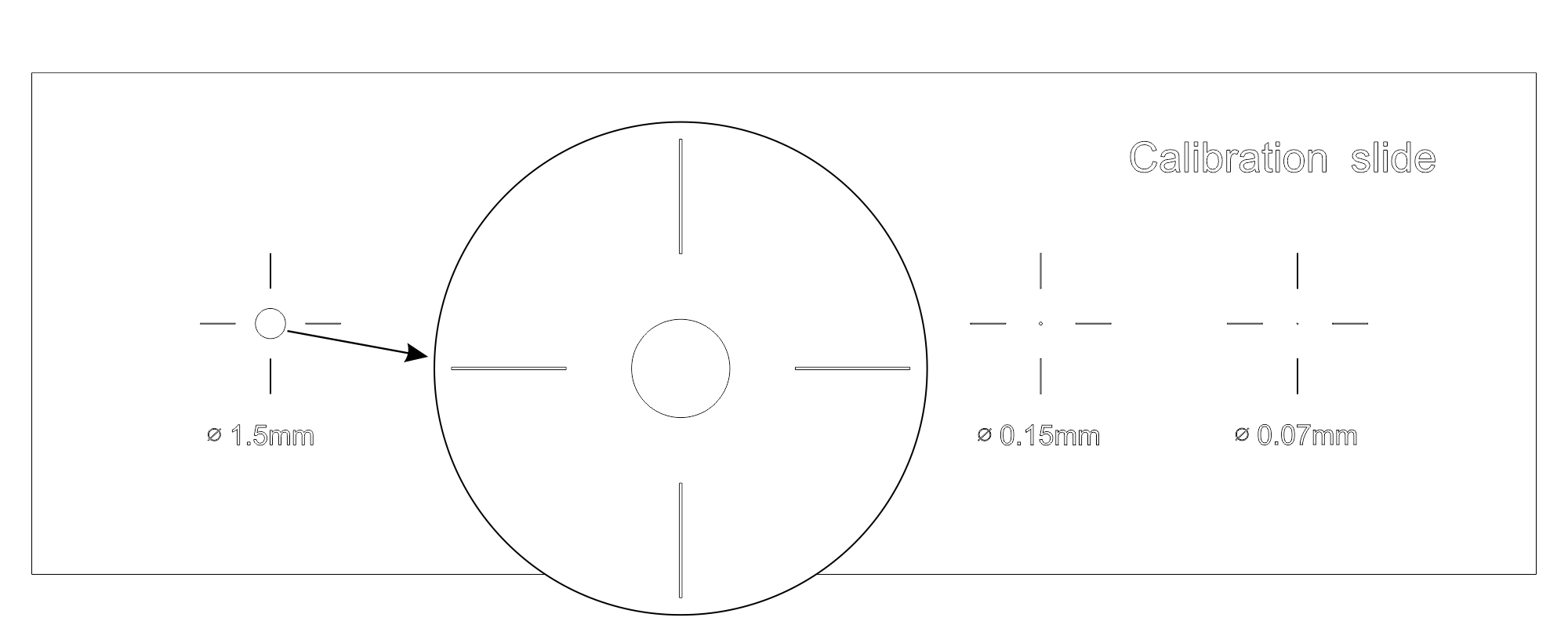

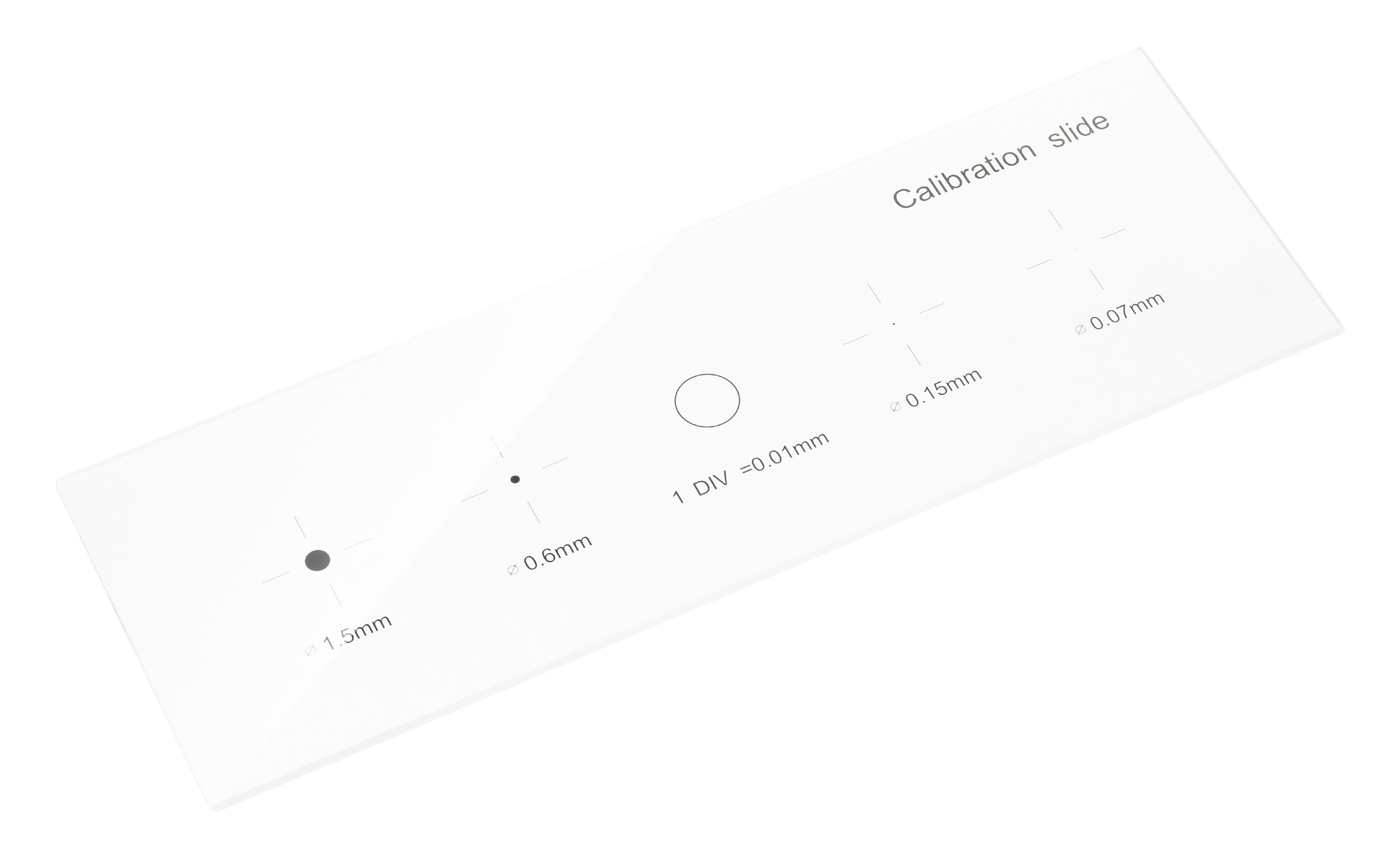

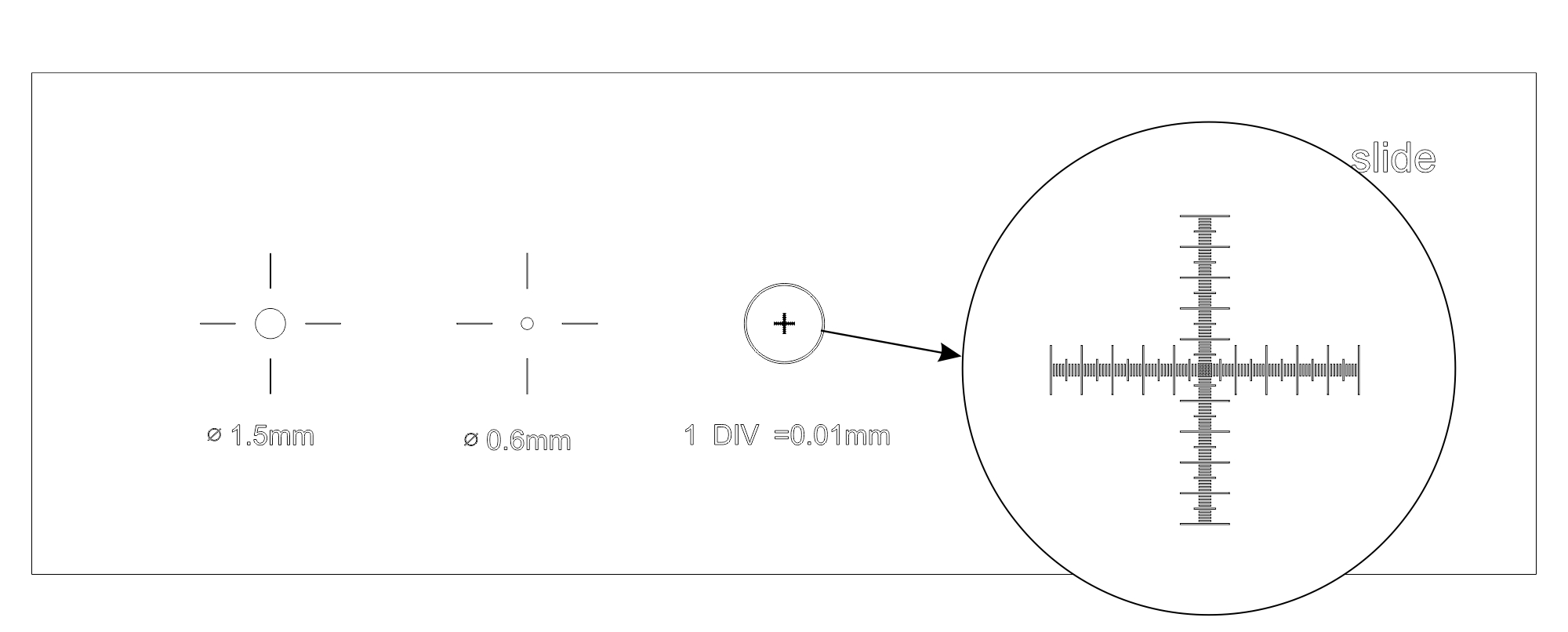

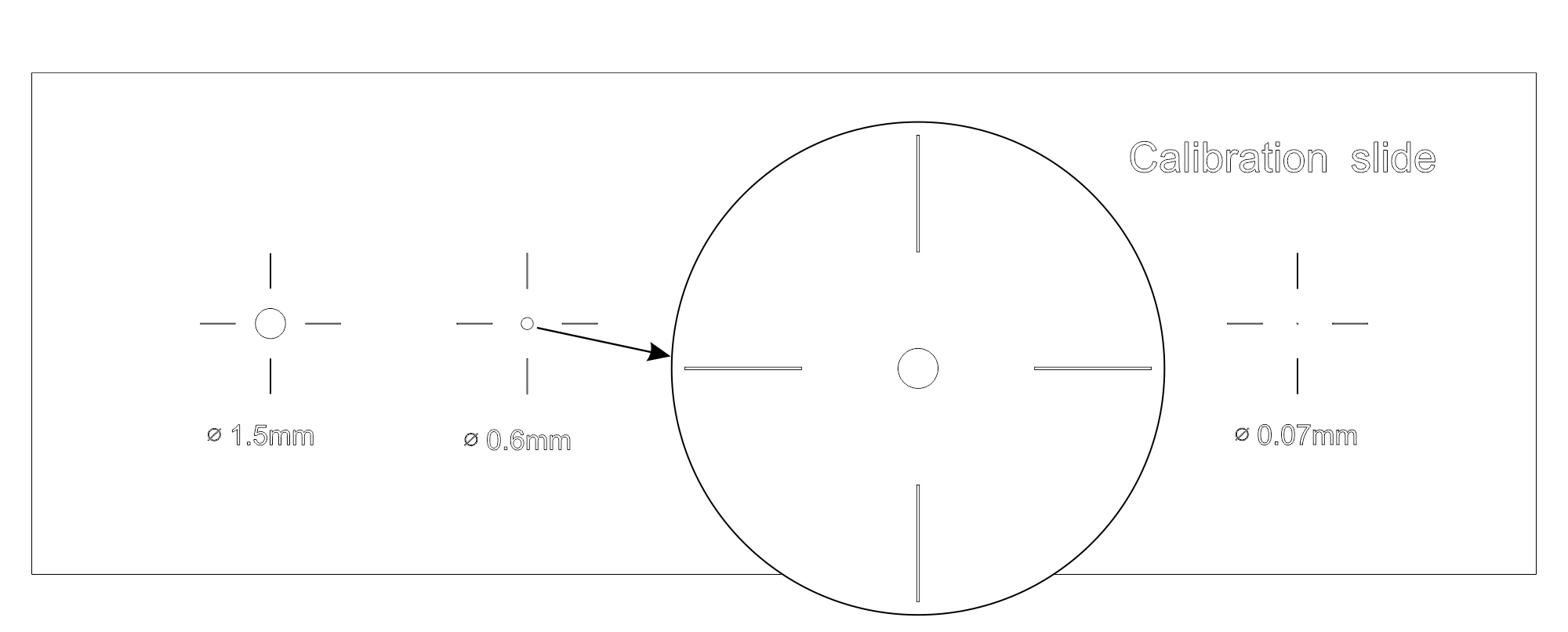

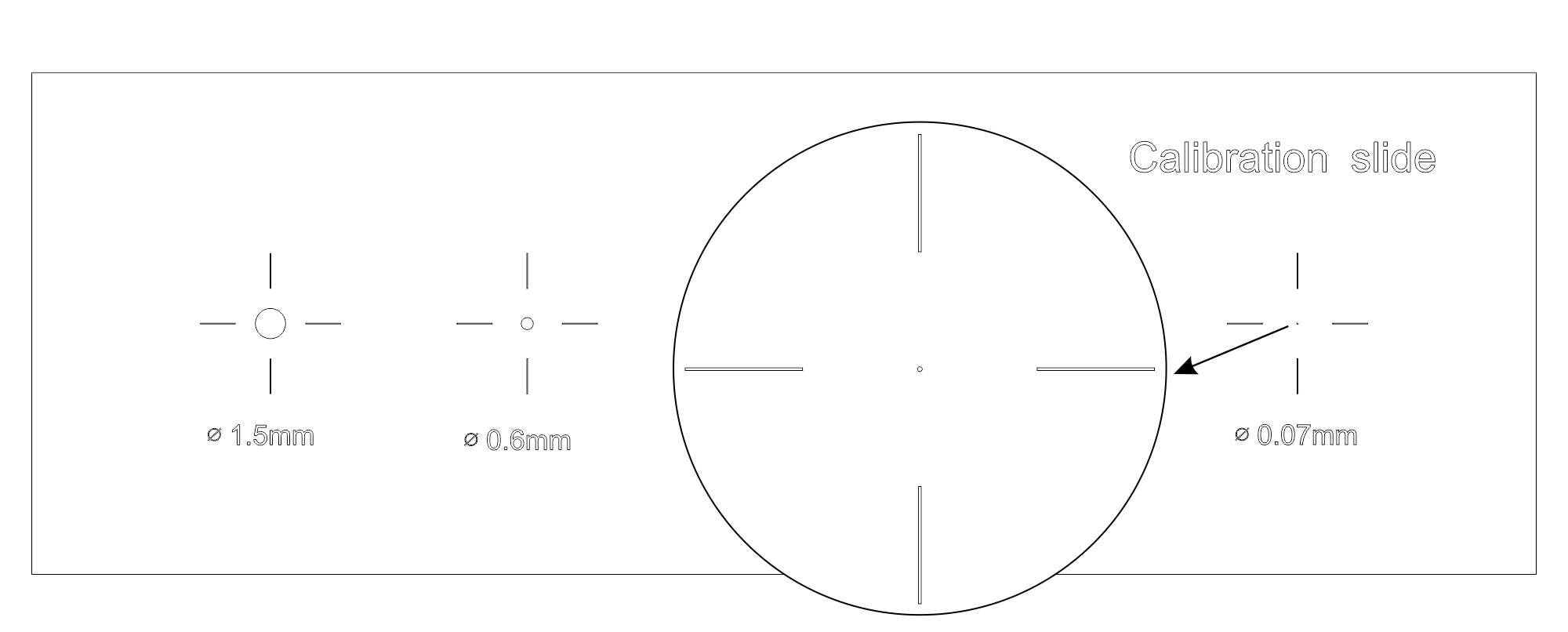

Перед вами слайд, предназначенный для калибровки программы анализа изображений. Он сделан из оптического стекла, на него нанесены несколько окружностей разного диаметра (1,5 мм, 0,6 мм, 0,15 мм и 0,07 мм) и микрометрическая шкала с ценой деления 0,01 мм. Всего на шкалу нанесено 100 делений, ее общая длина составляет 1 мм.

Калибровочный слайд Levenhuk 2 имеет стандартные размеры – как у предметного стекла. Калибровку следует выполнять для каждого объектива в отдельности, полученный поправочный коэффициент позволит проводить точные измерения в выбранных единицах.

Как использовать калибровочный слайд:

1. Зафиксируйте слайд на предметном столике микроскопа.
2. Поворотом револьверного устройства выберите рабочий объектив.
3. Установите камеру в режим съемки на максимальном разрешении, сделайте снимок шкалы.
4. В программе анализа изображений выберите режим калибровки, мышкой укажите максимально видимое расстояние, введите полученное значение в реальных единицах.
5. Введите название калибровки и перепроверьте значения.
6. Если все сделано верно, программа запомнит поправочный коэффициент и в дальнейшем будет самостоятельно переводить значения в нужные единицы измерения.

Технические характеристики Материал оптическое стекло Длина шкалы, мм 1 Число делений шкалы 100 Цена деления шкалы, мм 0,01 Диаметр окружностей, мм 1,5/0,6/0,15/0,07 Размер калибровочного слайда, мм 75x25x1,1
