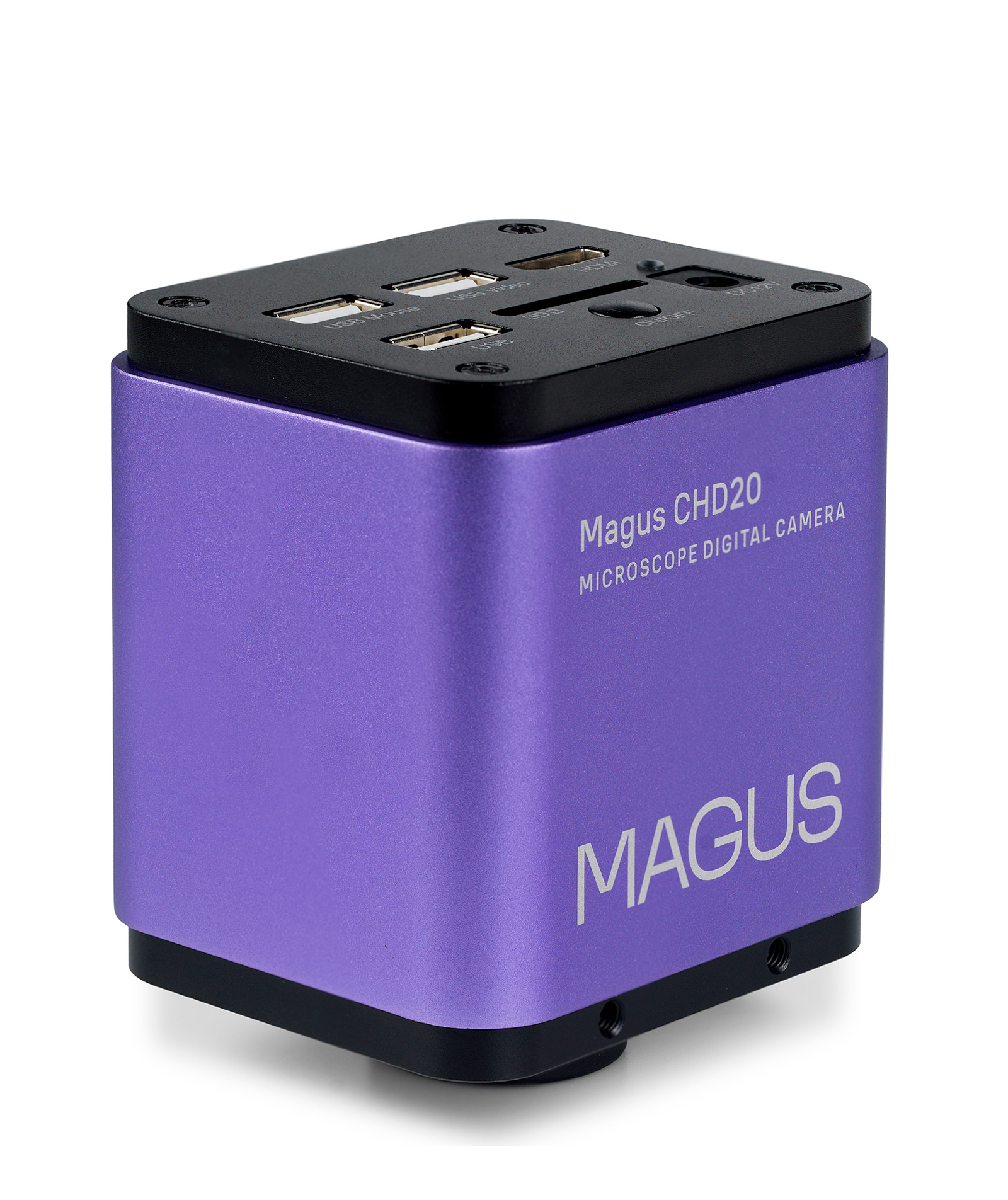

Камера цифровая MAGUS CHD20

MAGUS CHD20 – цифровая камера для установки на микроскоп. Она предназначена для съемки фото- и видеоматериалов исследований, их редактирования, а также способна проводить измерения линейных и угловых размеров препаратов и их структур. Устройство работает на собственном программном обеспечении, поэтому его можно подключить не только к компьютеру, но и просто к внешнему экрану. Для этого камера оснащена двумя видами интерфейсов: HDMI и USB.

Камера формирует изображение высокого качества в разрешении Full HD (1920x1080 пикс), обеспечивает высокую кадровую частоту съемки и большую скорость передачи данных между устройствами. В ней установлен сенсор от Sony, отличающийся высокой светочувствительностью и способностью снимать даже в свете люминесценции. Еще одна особенность этой камеры – использование мозаичных фильтров цветовой модели RGB. Благодаря этому темновой ток понижен, а кадр – четкий. Весь комплекс характеристик камеры направлен на создание качественного изображения без разрывов, зависаний и шлейфов – даже если предмет наблюдения подвижен.

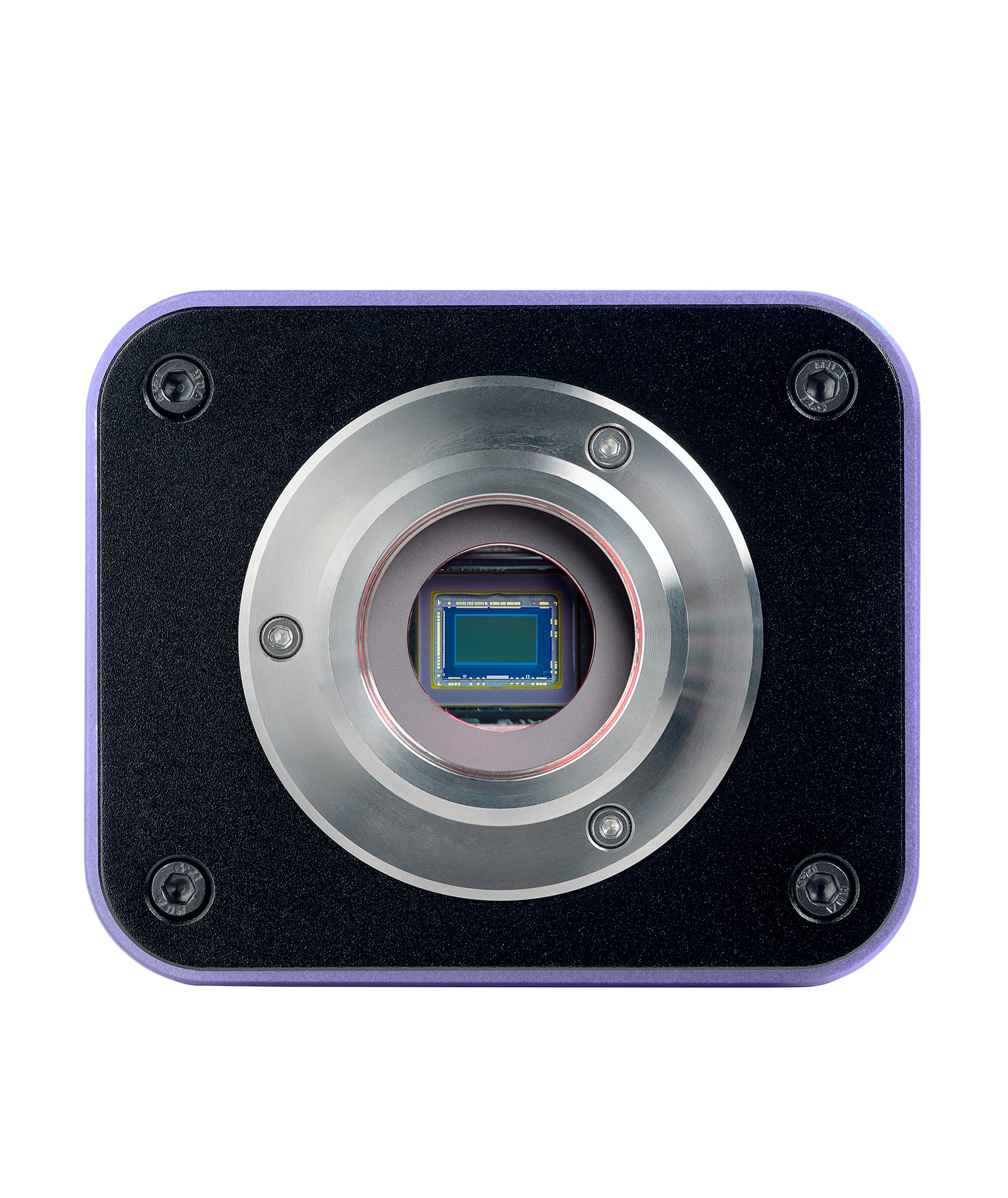

Сенсор

Цветной CMOS-сенсор серии Starvis от компании SONY при своих небольших размерах (1/2'', пиксель 3,75x3,75 мкм) обладает высокой светочувствительностью (1175 мВ при выдержке 1/30 с) и позволяет снимать даже в условиях плохой освещенности. Это возможно благодаря использованию технологии обратной засветки. Для создания максимально широкого поля зрения без деформаций рекомендуется использовать адаптер кратностью от 0,5х до 0,7х.

Программное обеспечение

В комплекте с камерой идет установочный диск с ПО для работы устройства. Собственный софт обеспечивает камере MAGUS CHD20 автономную работу над созданием фото и видео, а также позволяет обрабатывать результаты непосредственно на устройстве и даже проводить измерения объекта. Для измерений необходимо сначала откалибровать программное обеспечение под каждый объектив при помощи калибровочного слайда.

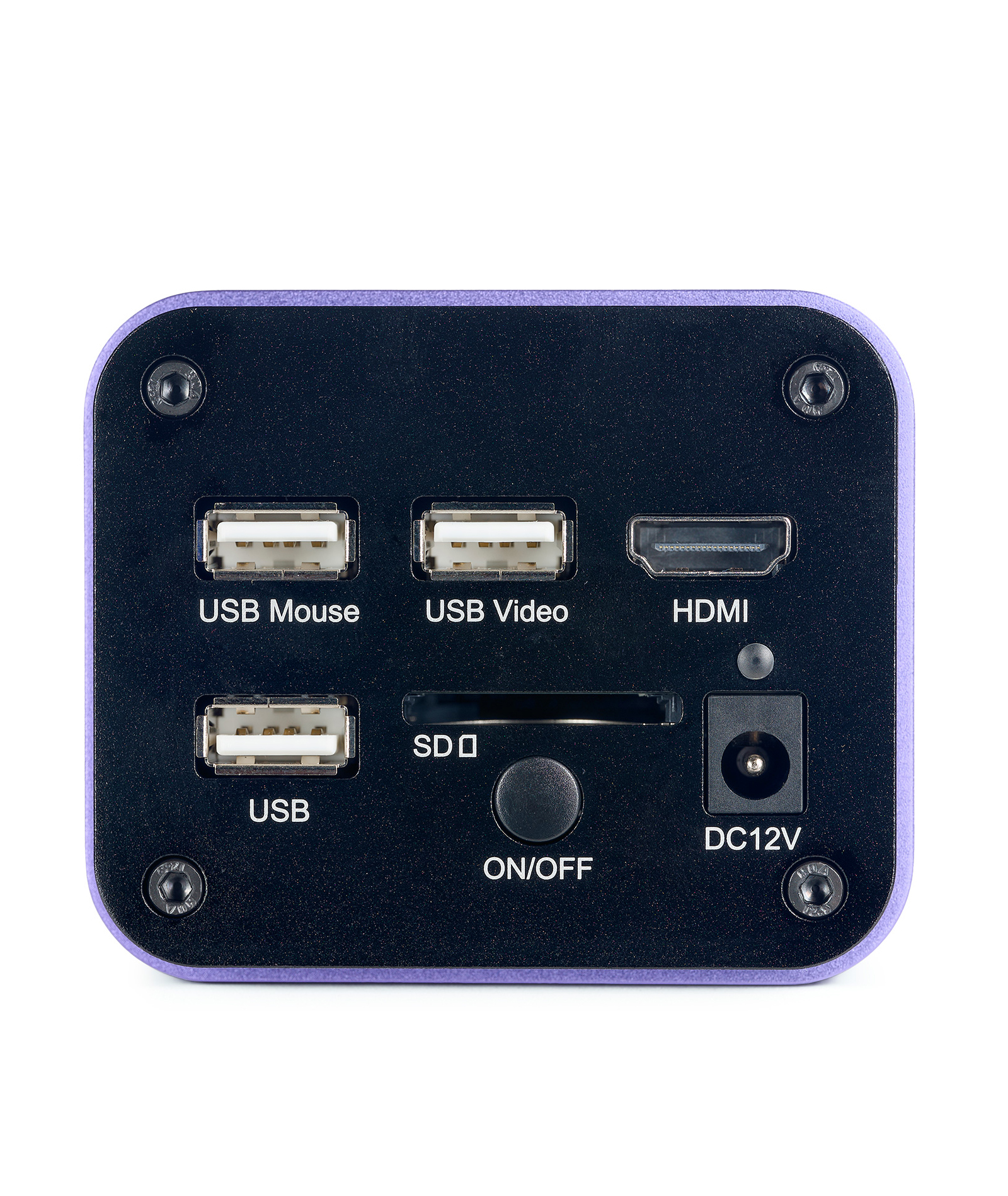

Подключение к внешним устройствам

MAGUS CHD20 поддерживает подключение к внешнему экрану, компьютеру, а также интеграцию дополнительных устройств. Подключение к монитору, телевизору или проектору происходит с помощью интерфейса HDMI, FPS при этом составляет 60 кадров в секунду. Соединить камеру с компьютером можно через интерфейс USB 2.0 при FPS 50 кадров в секунду.

В комплекте с камерой идет SD-карта на 32 ГБ – на нее можно сохранять результаты съемок и обрабатывать их с помощью встроенного в прибор ПО. USB интерфейс позволяет подключить к устройству флеш-накопитель.

Для работы в программах камеры рекомендуется использовать мышь. Она также поставляется в комплекте и предназначена для нивелирования вибраций, которые возникают от прямого взаимодействия пользователя с камерой.

Устройство можно сочетать со специальными мониторами MAGUS, которые устанавливаются прямо на камеру и создают систему визуализации микроскопа.

Установка на микроскоп

Камера вставляется в окулярный тубус микроскопа, соединяясь с ним через адаптер C-mount и переходник под диаметр тубуса (приобретаются отдельно). Сопряжение с каналом визуализации микроскопа происходит с помощью адаптера C-mount.

Основные особенности:

• Светочувствительность 1175 мВ при выдержке 1/30 с позволяет снимать даже в условиях плохой освещенности или люминесцентного света
• Камера формирует изображение высокого качества в разрешении Full HD (1920x1080 пикс)
• Собственное программное обеспечение предоставляет возможность автономно создавать и обрабатывать фото- и видеоматериалы и проводить измерения препарата
• Интерфейсы HDMI и USB нужны для вывода данных на внешний монитор или компьютер, частота съемки – 60 и 50 кадров в секунду соответственно, в зависимости от подключения
• Камера использует мозаичные фильтры цветовой модели RGB, что позволяет снизить темновой ток и получить четкое изображение

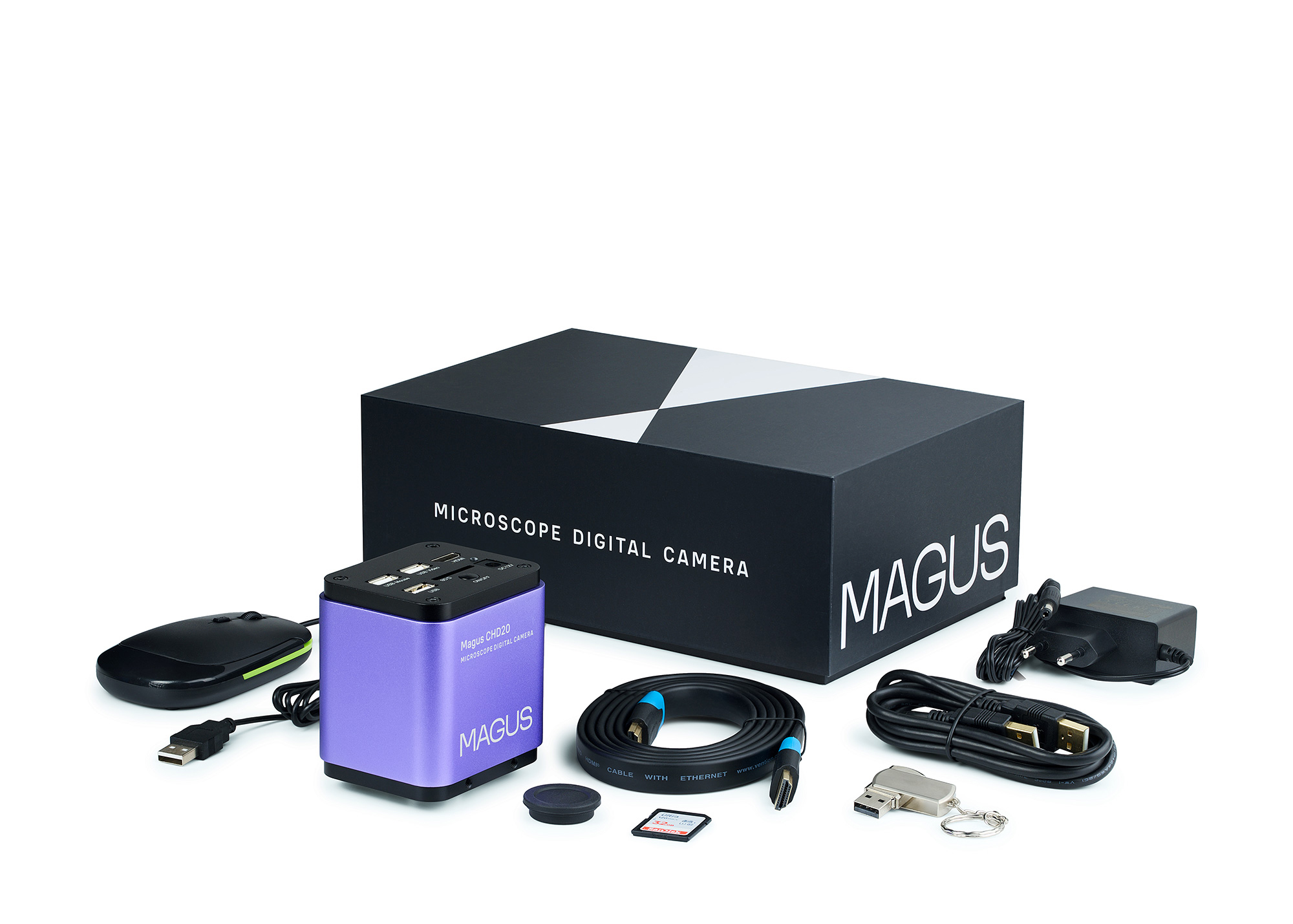

Комплектация:

• Цифровая камера
• Кабель HDMI (1,5 м)
• Кабель USB 2.0 (2 м)
• Мышь USB
• Карта памяти SD 32 ГБ
• Сетевой адаптер питания 12 В/1 А (евро)
• Установочный компакт-диск с драйверами и программным обеспечением
• Инструкция по эксплуатации и гарантийный талон

Технические характеристики Сенсор SONY Starvis Exmor CMOS Цветной/монохромный цветной Число мегапикселей 2 Максимальное разрешение, пикс 1920х1080 Размер сенсора 1/2" (7,2х4,05 мм) Размер пикселя, мкм 3,75x3,75 Автофокус нет Интерфейс HDMI 1.4, USB 2.0 Поддерживаемые карты памяти SD до 32 ГБ Возможность подключения дополнительного оборудования мышь (USB), флеш-накопитель (USB) Светочувствительность 1175 мВ при 1/30 с Отношение сигнал/шум 0,15 мВ при 1/30 с Время выдержки 0,04 мс–1000 мс Возможность записи видео есть Кадровая частота, кадров в секунду @ при разрешении, пикс 60@1920х1080 (HDMI)
50@1920х1080 (USB) Место установки канал визуализации, окулярный тубус вместо окуляра Формат изображения *.jpg, *.tif Формат видеороликов *.h264/*.h265, *.mp4 Спектральный диапазон, нм 380–650 (с ИК-фильтром) Тип затвора ERS (электронный скользящий затвор) Системные требования Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 2.0, RJ45, CD-ROM, монитор 19" и больше (при USB-подключении) Программное обеспечение HDMI: встроенное
USB: MAGUS View Тип крепления C-mount Корпус цельнолитой алюминиевый Питание сетевой адаптер 12 В/1 А Особенности сетевого адаптера питания вход: переменное напряжение 100–240 В, 50/60 Гц;
выход: постоянное напряжение 12 В/1 А Диапазон рабочих температур, °С –10... 50 Диапазон рабочей влажности, % 30… 80
